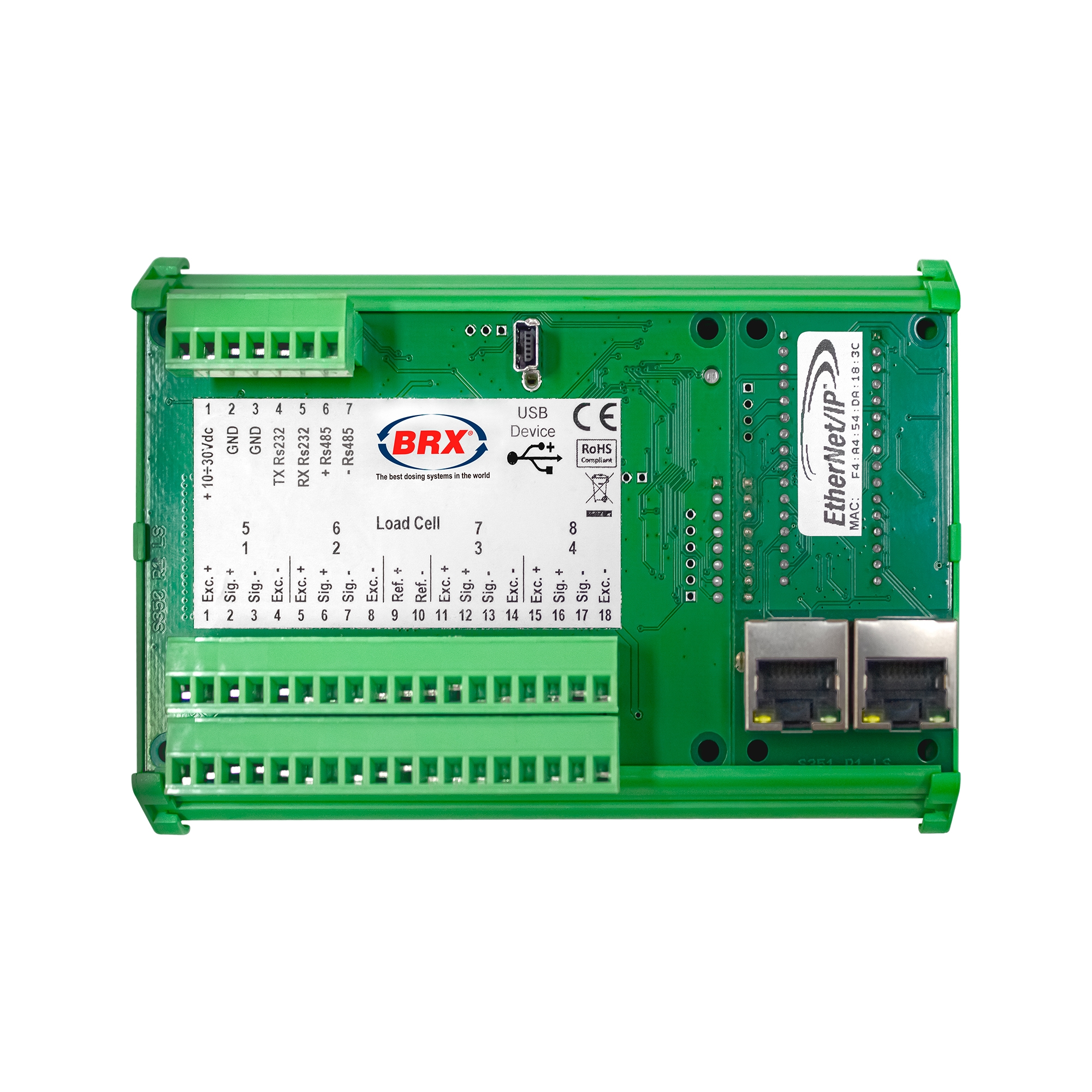

Indicador de Pesagem EL5

O novo transmissor de peso EL5 pode ser usado em qualquer sistema de pesagem industrial com o propósito de regulação e supervisão.

Informações Gerais

O novo transmissor de peso EL5 pode ser usado em qualquer sistema de pesagem industrial com o propósito de regulação e supervisão. Prático, rápido, flexível, adequado para sistemas com até 8 células de carga. O transmissor de peso EL5 pode ser configurado via PC usando software dedicado.

Principais funções: diagnóstico de falhas local e remoto, função de emulação da célula defeituosa com exclusão do sistema de pesagem e recalibração automática da nova célula de carga. Possui duas entradas seriais: COM1: RS232 para configuração de parâmetros a partir do PC e COM2: RS485 com protocolo Modbus RTU ou Fieldbus (Profinet, Profibus, Ethernet IP).

Especificação Técnica

CaracterísticaDescrição
Tensão de entrada do transdutor5 Vcc (máx. 16 células de carga 350 Ohm, no total)
Faixa de medição-3,9 mV/V++3,9 mV/V
Sensibilidade de entrada0,02 µV min
Linearidade de saída< 0,01% FS
Deriva de ganho<0,0003% FS/°C
Conversor A/D24 bits
Resolução interna> 8.000.000 divisões
Aquisição de sinal de frequência25+400 Hz (4 células de carga)
FiltroSelecionável de 0,25 Hz a 25 Hz
Fonte de alimentação12-24 Vcc ± 15% – potência absorvida 3 W
IsolamentoClasse III
Categoria de instalaçãoCat. II
Faixa de temperatura-10/+50 °C (umidade máxima 85% sem névoa)
Temperatura de armazenamento-20/+70 °C
Porta serial1 dispositivo USB +1 RS232C +1 RS485
Fieldbusses disponíveisEthernet 10/100 (com protocolos TCP, Modbus/TCP, UDP, IP, ICMP, ARP), Profibus DP, Profinet, Ethernet/IP, Ethercat, CANopen
Microcontrolador32 bits ARM Cortex M0+, 128KB Flash reprogramável on-board por USB
Armazenamento de dados4 Kbytes
Conformidade regulamentarEN61000-6-2, EN61000-6-3 para EMC; EN61010-1 para segurança elétrica
Conexão elétricaTerminal de parafuso removível, passo de 3,81 mm
Dimensões98 x 90 x 40 mm (L x A x P)
Tipo de montagemFixação com 4 parafusos ou em suporte para barra DIN ou barra OMEGA

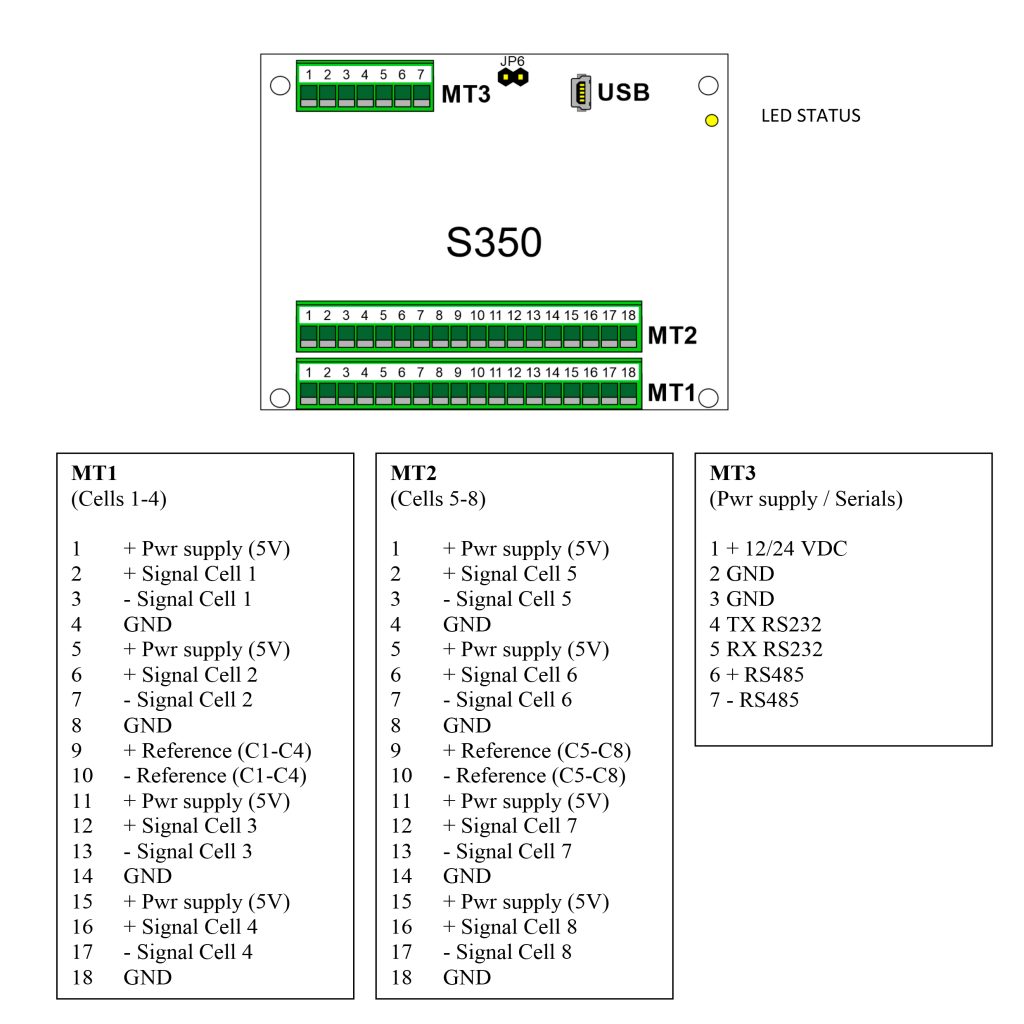

Guia de Conexão
