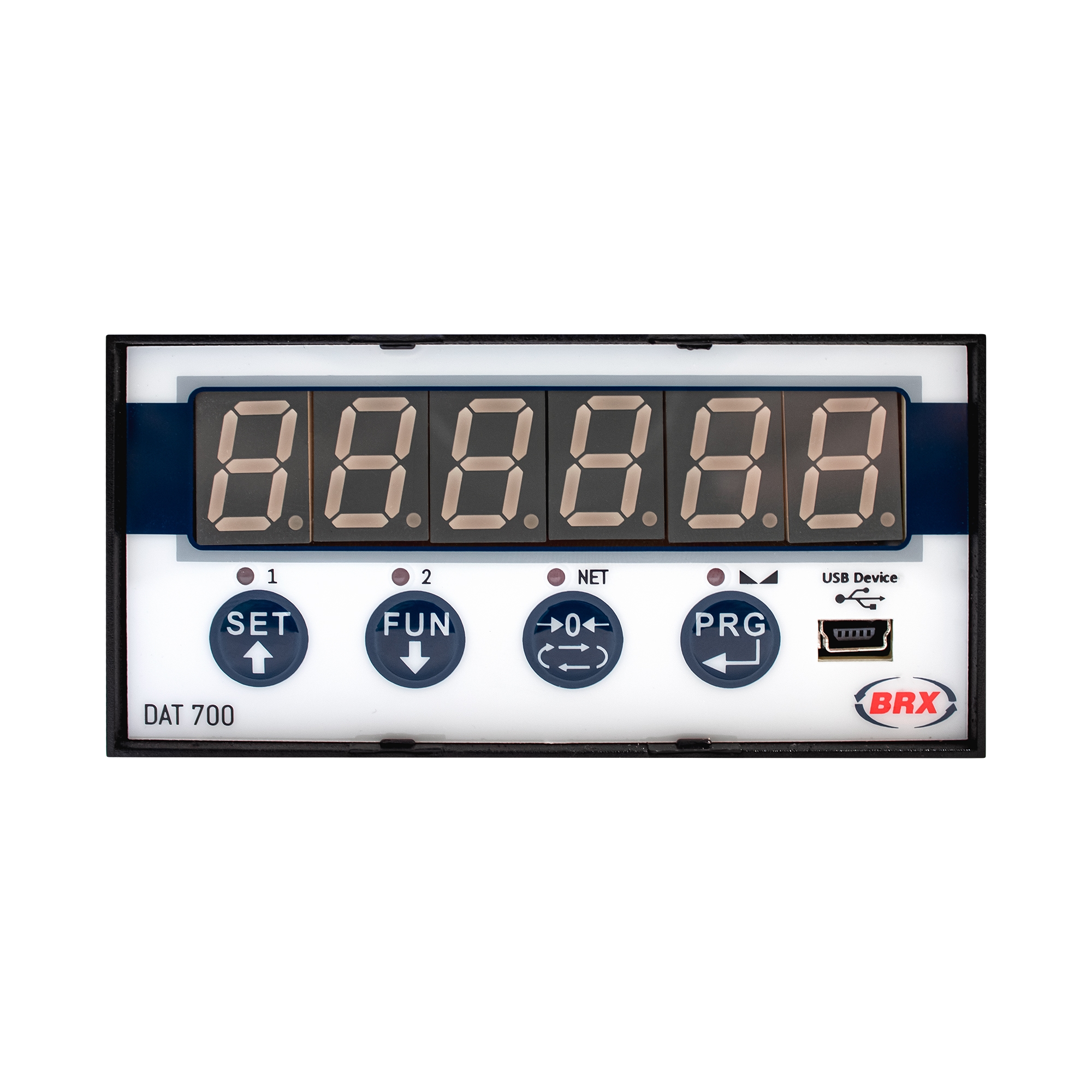

Indicador de Pesagem DAT 700

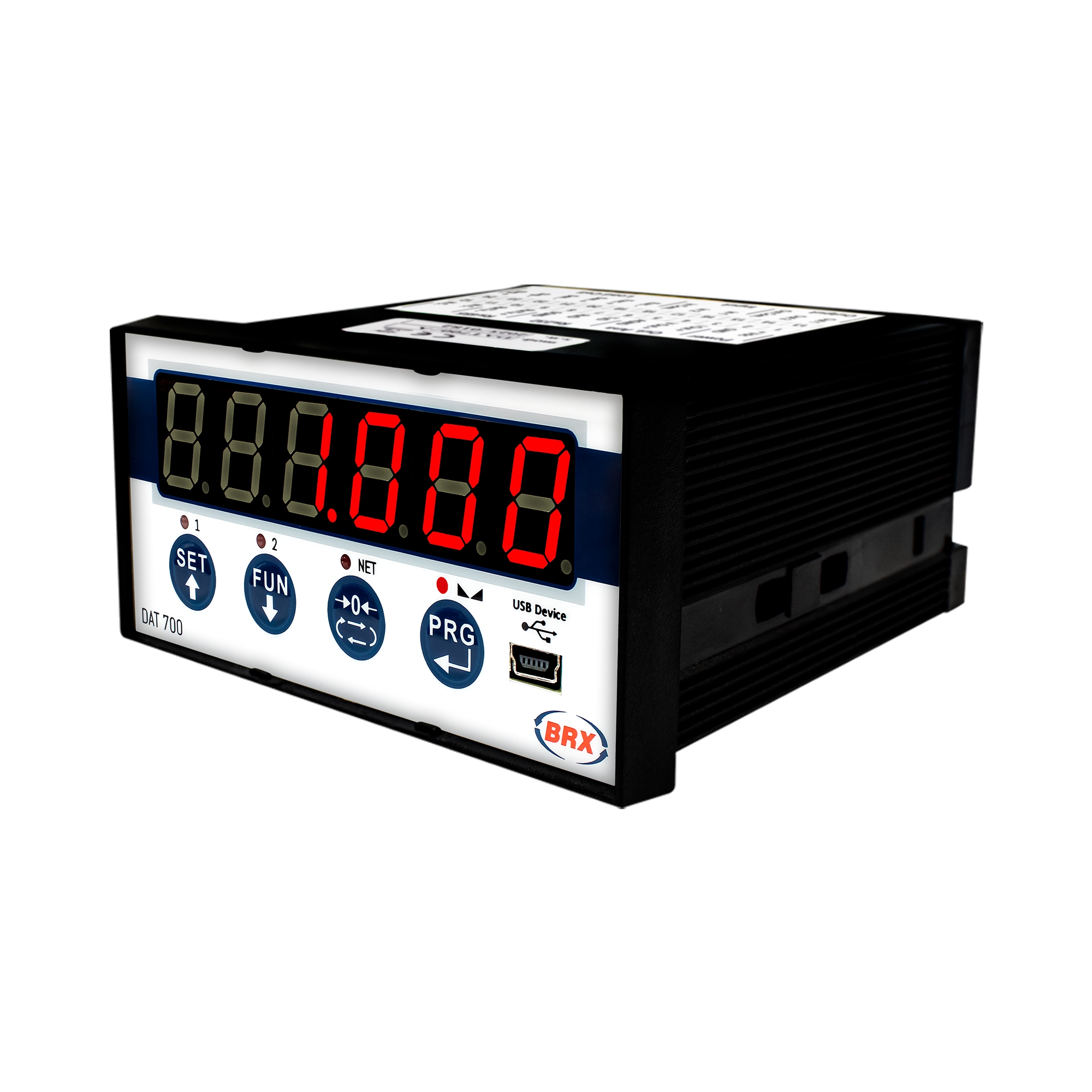

O transmissor de peso DAT 700 redefine o conceito de alta performance em um preço acessível. Este transmissor de peso é prático, compacto e configurável.

Informações Gerais

O transmissor de peso DAT 700 redefine o conceito de alta performance em um preço acessível. Este transmissor de peso é prático, compacto e configurável, por meio do painel ou pelo software Optimation onde permite o upload e download de configurações, bem como a visualização de filtros em tempo real. Está disponível na versão serial e analógica, também com versão bipolar. Diversos Fieldbus estão disponíveis através de um módulo externo. As células de carga que podem ser conectadas a este transmissor são analógicas e/ou amplificadas em tensão e corrente.

Especificação Técnica

CaracterísticaDescrição
Fonte de alimentação10-30VDC protegida contra polaridade reversa. Proteção com fusível rearmável
IsolamentoClasse II
Temperatura de operação-10°C ± +40°C (umidade máxima não condensante 85%)
Temperatura de armazenamento-20°C ± +60°C
DisplayLED de 7 segmentos numérico vermelho de 6 dígitos (h 14 mm)
Dimensões96 mm x 48 mm x 100 mm (l x a x p) (blocos de terminais incluídos)
MaterialPPO autoextinguível (UL94 V0)
Conexão elétricaBlocos de terminais removíveis com parafuso de passo 5,08 mm
Entrada da célulaMáximo de 8 de 350 ohms em paralelo
Tensão de operação5Vdc (entrada da célula), ± 10 V/±5V (saída de tensão analógica), 0 ± 20 mA/4±20 mA (saída analógica de corrente)
Linearidade de saída<0,01% da escala completa (entrada da célula), 0,03% da escala completa (saída analógica de corrente e tensão analógica)
Deriva de temperatura (entrada)<0,001% da escala completa/C” (entrada da célula), 0,002% da escala completa/”C (saída analógica de corrente e tensão analógica)
Resolução interna24 bits (entrada da célula), 16 bits (ambas as saídas analógicas de corrente e tensão analógica)
Faixa de mediçãode -7,6 mV/V a +7,6 mV/V
FiltroSelecionável 0,1 Hz-1000 Hz
Faixa de casas decimais0 a 4 dígitos decimais
Saída lógica2 saídas de relé fotoelétrico (24 VDC/Vac um contato NA) Classificação de contato do relé 100 mA
Entrada lógicaNo. 2 opto-isolado
Porta serialRs232 half duplex, Rs485 half-duplex, USB Device para programação e configuração do instrumento
Taxa de baudAté 115 kb/s (padrão 9600 b/s)
FieldbusPROFIBUS DP-V1, PROFINET, CANOPEN, ETHERNET IP, ETHERCAT, ETHERNET (com módulo externo)
CalibraçãoDigital a partir de botões (ambas as saídas de corrente e tensão analógica)
ImpedânciaMínimo 10K Ohm (saída analógica de corrente), máximo 300 Ohm (saída analógica de tensão)
MicrocontroladorARM Cortex M0+ de 32 bits, 256KB Flash reprogramable on-board por USB

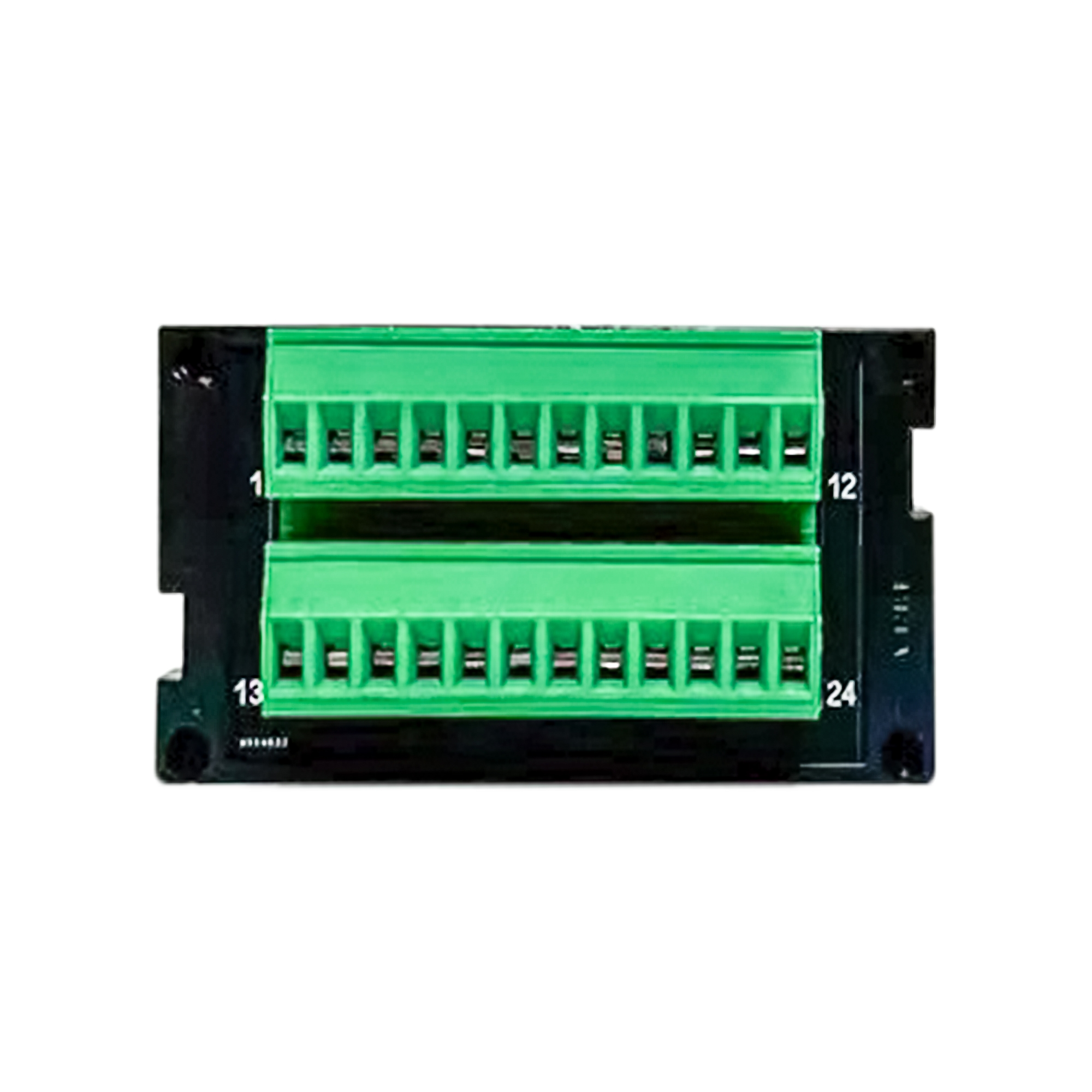

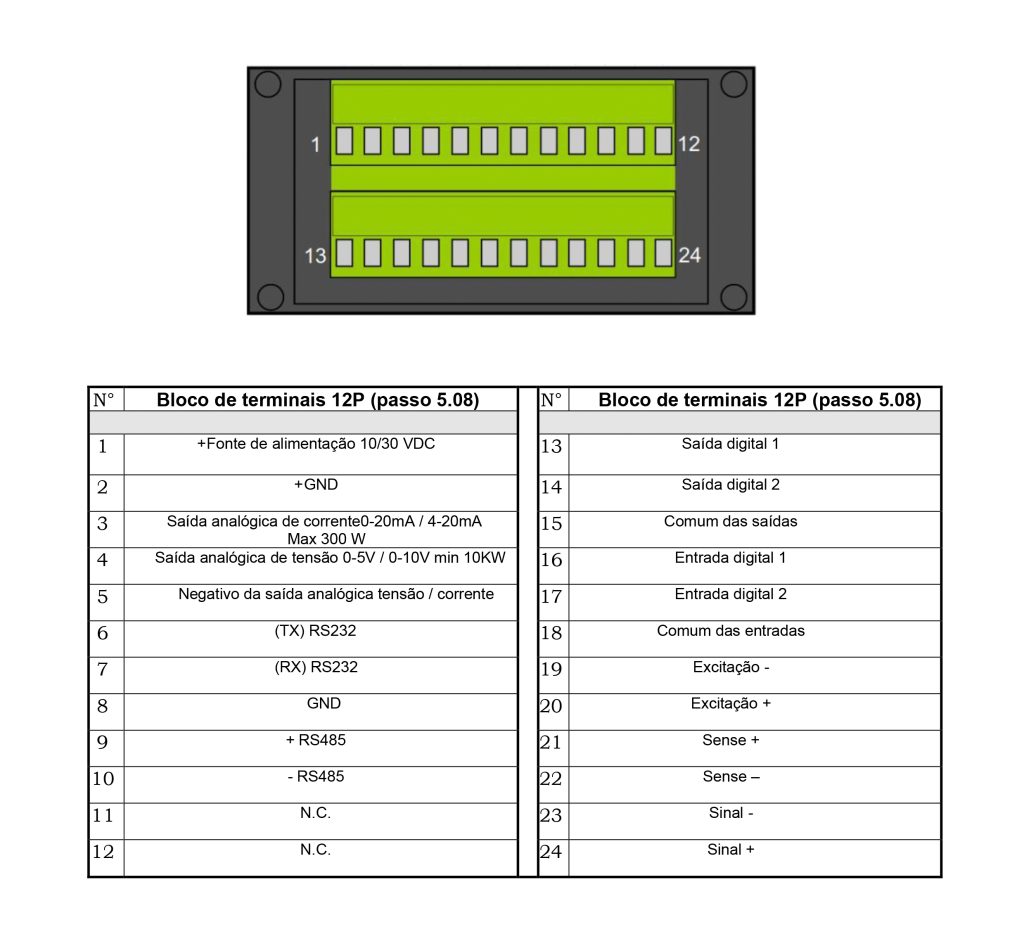

Guia de Conexão
