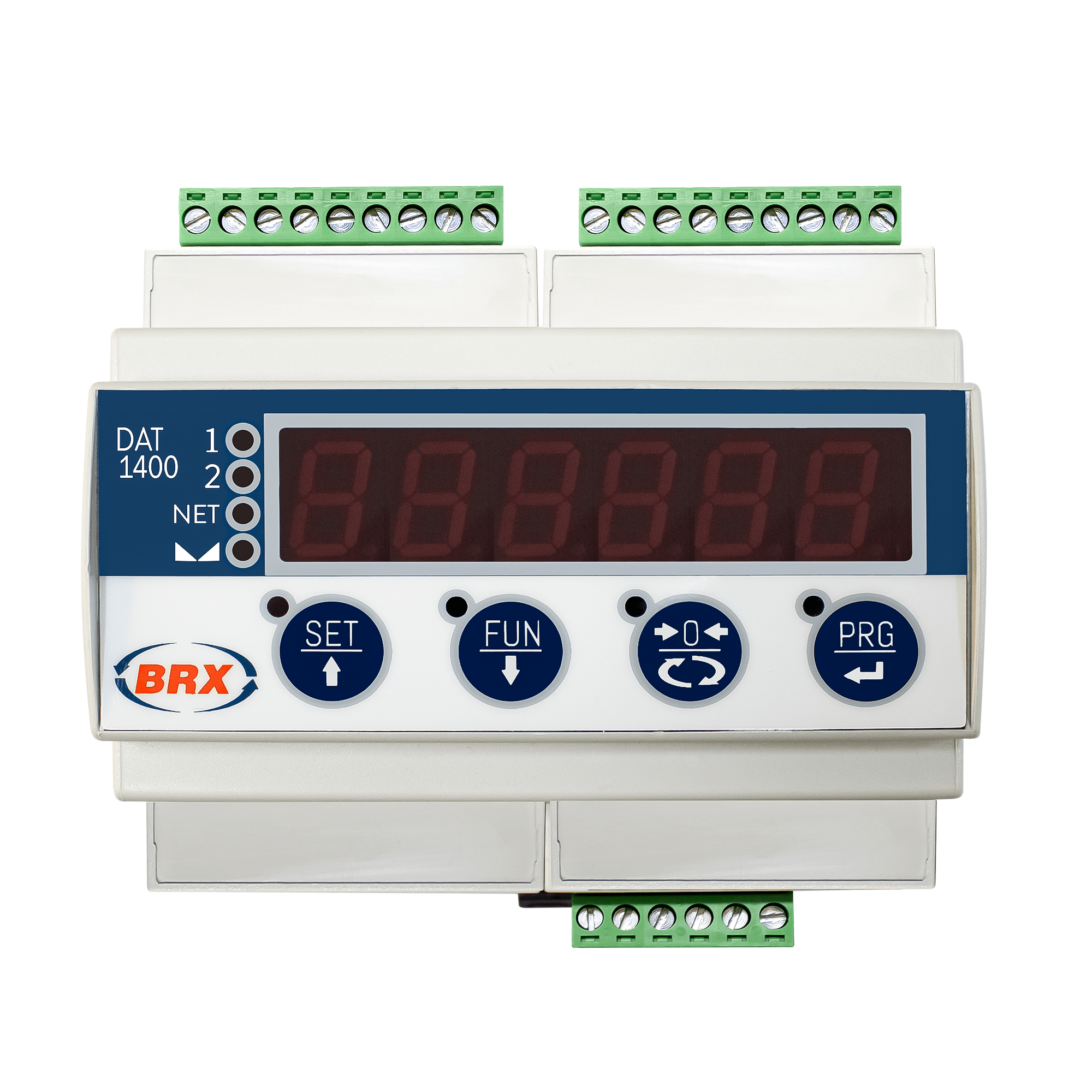

Indicador de Pesagem DAT 1400

O transmissor de peso DAT 1400 possui um teclado mecânico, blocos de terminais de parafuso removíveis e uma função de retenção de pico para medições dinâmicas.

Informações Gerais

O transmissor de peso DAT 1400 possui um teclado mecânico, blocos de terminais de parafuso removíveis e uma função de retenção de pico para medições dinâmicas. Ele tem a capacidade de integrar diferentes opções com base nas necessidades do cliente. O software Optimation é fornecido gratuitamente. Este software permite que você execute certas atividades, como calibração ou monitoramento, diretamente do seu computador.

Especificação Técnica

CaracterísticaDescrição
Certificação LegalDisponível mediante solicitação
Faixa de Medição[-3,9++3,9~mV/V]
Sensibilidade de Entrada0,02 µV/count
Linearidade Incompleta de Escala Completa<0,01%
Deriva de Ganho<0,001% FS/”C
DisplayLED vermelho de 7 segmentos e 6 dígitos, altura 14 mm
Conversor A/D24 bits
Resolução Interna> di 16.000.000 pontos
Aquisição de Sinal de Frequência[12+1000~Hz]
Resolução Visível (em divisões)999999
Valor das Divisões (Ajustável)x1, x2, x5, x10, x20, x50
Faixa de Casas Decimais0+4
Faixa de Temperatura(-10++50^{\circ}C) umidade máxima 85% sem condensação)
Temperatura de Armazenamento[-20++70^{\circ}C]
Filtro[0.5+1000~Hz]
Tensão de Excitação5 Vdc (células com carga máxima de 8-350 Ohm)
Saída Lógica2 saídas ópticas isoladas, máx. 24 Vdc/100 mA cada
Entrada Lógica2 entradas ópticas isoladas 24 Vdc PNP (fonte de alimentação externa)
Porta Serial1 dispositivo USB +1 RS232C +1 RS485/Fieldbus; Protocolo ASCII ou Modbus RTU
Linearidade Incompleta da Saída Analógica< 0,02%
Deriva de Temperatura da Saída Analógica0,001% FS/°C
Fonte de Alimentação12-24 Vdc ±15%- consumo de energia 5 W
MicrocontroladorARM Cortex (M0+32) bit 256KB Flash reprogramable onboard via USB
Armazenamento de Dados64 Kbytes expansível até 1024 Kbytes (opcional)
Conformidade RegulatóriaEN61000-6-2, EN61000-6-3 para EMC, EN61010-1 para Segurança Elétrica

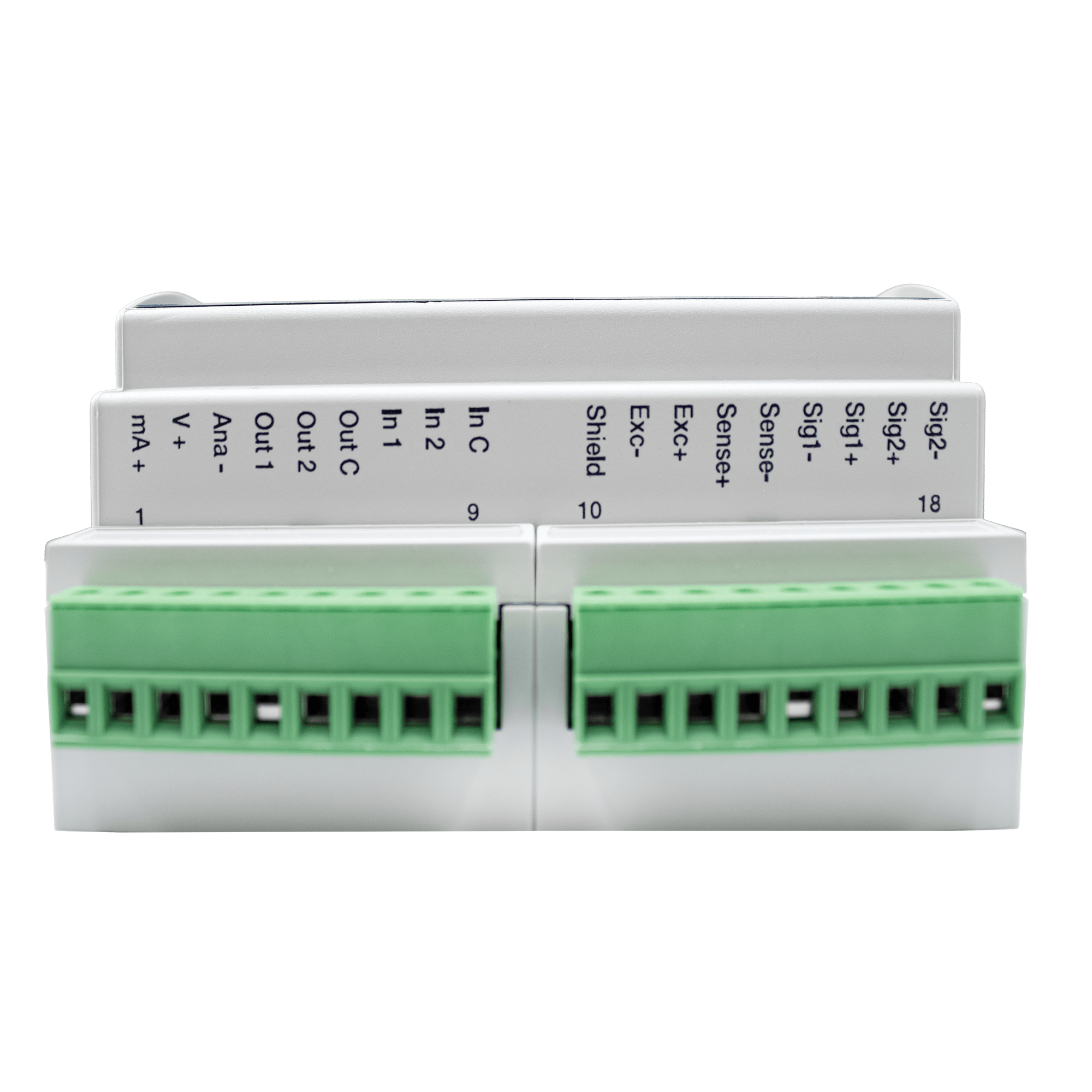

Guia de Conexão

Dimensional

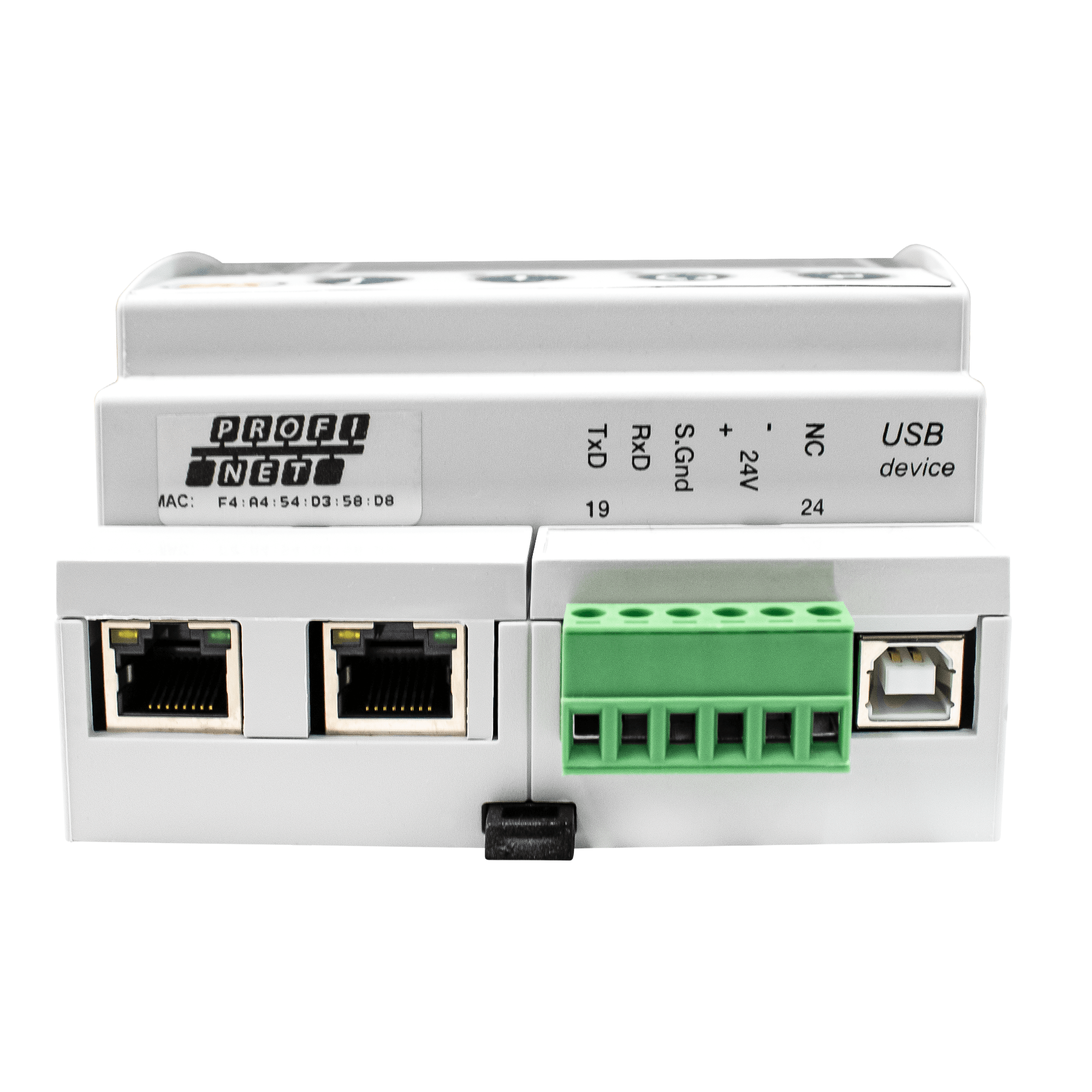

Comunicação
